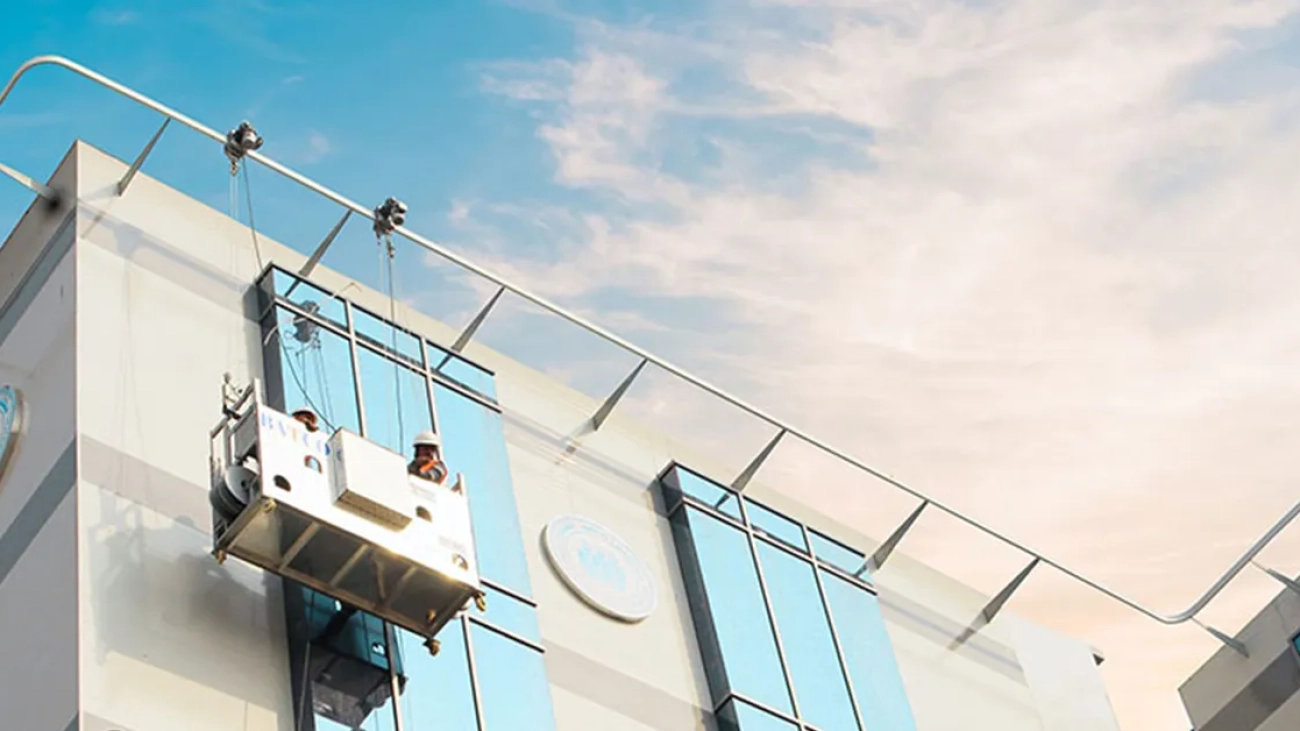

تعیین قیمت کلایمر مونوریل در سال ۱۴۰۵ به عواملی همچون متراژ و جنس ریلها (آلومینیوم یا فولاد)، پیچیدگیهای معماری نما، ظرفیت کابین و تجهیزات ایمنی پروژه بستگی دارد. سیستم مونوریل به عنوان یکی از پایدارترین و ایمنترین روشهای دسترسی دائمی به نمای برجها و ساختمانهای مرتفع شناخته میشود، اما اجرای موفق آن نیازمند بررسی دقیق مقاومت سازه سقف و طراحی مهندسی مسیر ریل است.
اگر در حال برآورد بودجه و برنامهریزی برای پروژه ساختمانی خود هستید، احتمالاً این سوال برایتان پیش آمده که هزینه دقیق راهاندازی این سیستم چقدر است و آیا ساختمان شما شرایط نصب مونوریل را دارد یا خیر. ما در این مقاله، صفر تا صد هزینههای اجرایی، پیشنیازهای فنی و استانداردهای نصب کلایمر مونوریل را به صورت شفاف و کاربردی بررسی میکنیم.
(نکته: در صورتی که هنوز در مرحله انتخاب سیستم هستید و نمیدانید کدام مدل برای پروژه شما مناسبتر است، پیشنهاد میکنیم پیش از خواندن این مطلب، مقاله [راهنمای جامع خرید کلایمر | پرتابل، مونوریل، برقی و مکانیکی] ما را مطالعه کنید.)

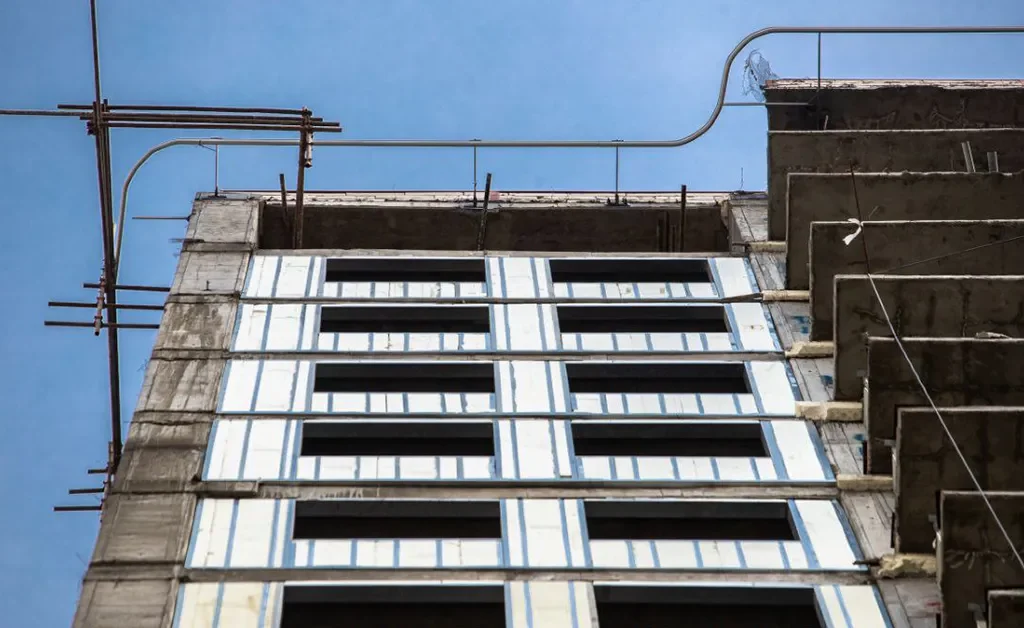

عوامل تعیینکننده قیمت کلایمر مونوریل در سال ۱۴۰۵
برآورد هزینه اجرای سیستم کلایمر مونوریل یک عدد ثابت نیست و برای هر پروژه به صورت سفارشی محاسبه میشود. به طور کلی، قیمت نهایی این سیستم به چهار عامل اساسی زیر بستگی دارد:
طول و متریال ریلها (آلومینیوم یا فولاد ضد زنگ)
اصلیترین بخش هزینهها مربوط به پروفیلهای ریل است. متراژ محیط ساختمان مستقیماً روی طول ریل مورد نیاز تاثیر میگذارد. علاوه بر این، جنس ریلها نقش مهمی در قیمت دارد؛ ریلهای آلومینیومی به دلیل وزن سبکتر و مقاومت بالا در برابر خوردگی، معمولاً قیمت بالاتری نسبت به مقاطع فولادی گالوانیزه دارند، اما برای مناطق مرطوب و دوام طولانیمدت، سرمایهگذاری منطقیتری محسوب میشوند.
نوع مسیر (مستقیم، منحنی، دارای شیب یا گوشهها)
اگر معماری نمای ساختمان شما ساده و به شکل یک مکعب مستطیل باشد، از ریلهای مستقیم استفاده میشود که هزینه تولید و نصب کمتری دارند. اما در نماهای دارای قوس، کنجهای متعدد، یا اختلاف سطح در بام، نیاز به نورد کردن ریلها (انحنا دادن به آنها) و طراحی مسیرهای سهبعدی است. این پیچیدگیهای مهندسی و ساخت قطعات اتصالی خاص، هزینه تمامشده پروژه را افزایش میدهد.
ظرفیت و ابعاد کابین (پلتفرم)
سبد یا پلتفرمی که به سیستم مونوریل متصل میشود، بر اساس نیاز پروژه ابعاد متفاوتی دارد. کابینهایی با طول بیشتر یا ظرفیت باربری بالاتر (مثلاً کابینهای با ظرفیت 400 تا 600 کیلوگرم) نیازمند استراکچر قدرتمندتر، ترولیهای قویتر و موتورهای با توان خروجی بالاتر هستند که طبیعتاً باعث افزایش قیمت میشوند.
برند موتور و تجهیزات ایمنی (ترمزهای اضطراری و پاراشوت)
قلب تپنده کلایمر، الکتروموتور و گیربکس آن است. استفاده از برندهای معتبر اروپایی نسبت به برندهای آسیایی هزینه بالاتری دارد اما طول عمر و ایمنی سیستم را تضمین میکند. همچنین، سطح تجهیزات ایمنی به کار رفته مانند سیستم ترمز اضطراری (پاراشوت)، سنسورهای اضافهبار (Overload) و سوئیچهای محدودکننده (Limit Switches) از دیگر عوامل متغیر در فاکتور نهایی هستند.
جدول عوامل تعیینکننده قیمت کلایمر مونوریل
این جدول یک برآورد حدودی و استاندارد از سهم هر یک از عوامل در هزینه کل یک پروژه کلایمر مونوریل است (بسته به شرایط پروژه ممکن است این درصدها کمی تغییر کنند):
| ردیف | عامل تعیینکننده هزینه | درصد تقریبی از کل هزینه پروژه | توضیحات مختصر |
|---|---|---|---|
| ۱ | طول و متریال ریلها (آلومینیوم/فولاد) | 35-45 | بیشترین حجم متریال مصرفی را شامل میشود. |
| ۲ | موتور، گیربکس و تجهیزات ایمنی | 25-35 | قلب تپنده سیستم؛ برندهای اروپایی درصد بالاتری به خود اختصاص میدهند. |
| ۳ | مهندسی، نوع مسیر و هزینههای نصب | 15-20 | وجود قوس، شیب و پیچیدگیهای نما این سهم را افزایش میدهد. |
| ۴ | ابعاد و ظرفیت کابین (پلتفرم) | 10-15 | بسته به طول سبد و آلیاژ به کار رفته متغیر است. |
نکته: مجموع این مقادیر با توجه به سفارشی بودن هر پروژه، در نهایت 100% بودجه نهایی شما را تشکیل میدهند.
خرید یا اجاره کلایمر مونوریل؟ (تحلیل اقتصادی)
یکی از رایجترین سوالات کارفرمایان هنگام مواجهه با قیمت کلایمر مونوریل این است که آیا خرید این سیستم منطقیتر است یا اجاره آن؟ پاسخ به این سوال مستقیماً به نوع پروژه و هدف شما از نصب سیستم بستگی دارد. در ادامه یک تحلیل اقتصادی ساده برای تصمیمگیری بهتر ارائه دادهایم:
۱. چه زمانی «اجاره» کلایمر مونوریل به صرفه است؟
- پروژههای کوتاهمدت: اگر فقط برای اجرای نمای ساختمان در دوران ساختوساز (مثلاً نصب شیشه، کامپوزیت یا سیمانکاری) به کلایمر نیاز دارید و پروژه زیر یک سال زمان میبرد، اجاره دستگاه منطقیترین گزینه است.
- مزیت اقتصادی: در حالت اجاره، شما هزینهای بابت استهلاک طولانیمدت، انبارداری پس از اتمام کار و خواب سرمایه پرداخت نمیکنید و معمولاً تعمیر و نگهداری دورهای بر عهده شرکت اجارهدهنده است.
۲. چه زمانی «خرید» کلایمر مونوریل سرمایهگذاری محسوب میشود؟
- سیستم نگهداری دائم ساختمان (BMU): برجهای مرتفع، هتلها و مجتمعهای تجاری بزرگ که نمای شیشهای یا پیچیدهای دارند، برای شستشوی دورهای، تعمیرات و نگهداری نما به یک سیستم دائمی نیاز دارند. در اینجا خرید و نصب ثابت کلایمر مونوریل یک الزام است.
- پروژههای انبوهسازی بلندمدت: اگر پیمانکاری هستید که پروژههای متعددی را به صورت متوالی اجرا میکنید، خرید این سیستم و انتقال بخشهای متحرک (کابین و موتور) از پروژهای به پروژه دیگر، در درازمدت هزینههای تجهیز کارگاه شما را به شدت کاهش میدهد.
- مزیت اقتصادی: افزایش ارزش افزوده و کلاس ساختمان (در صورت نصب دائم به عنوان BMU) و بازگشت سرمایه در بازه زمانی ۳ تا ۵ سال در مقایسه با هزینههای مکرر اجاره جرثقیل یا داربست.
جمعبندی این بخش: اگر هدف شما اجرای نماست، اجاره کنید. اما اگر هدف شما شستشو و نگهداری دائمی نمای یک برج است، خرید سیستم مونوریل تنها راهکار استاندارد و اقتصادی است.
پیشنیازها و شرایط اجرای کلایمر مونوریل در ساختمان
برای نصب و راهاندازی اصولی و ایمن سیستم کلایمر مونوریل، ساختمان باید از نظر مهندسی، معماری و زیرساختی شرایط مشخصی داشته باشد. بررسی این پیشنیازها قبل از خرید یا اجاره دستگاه، از بروز مشکلات اجرایی در آینده جلوگیری میکند:
۱. تاییدیه و محاسبات سازهای (اولویت اول)
سیستم مونوریل (ریلها و براکتها) مستقیماً به سازه اصلی ساختمان (معمولاً سقف، پیشانی بام یا ستونهای نما) متصل میشود.
- مهندس محاسب پروژه باید توانایی سازه برای تحمل بار مرده (وزن ریلها، ترولی و کابین) و بار زنده (وزن کاربران، تجهیزات، سطلهای آب و به خصوص نیروی باد در ارتفاعات) را بررسی و تایید کند.
- استفاده از انکربولتهای شیمیایی یا مکانیکی استاندارد برای اتصال براکتها به بتن الزامی است.
۲. پیشبینی در فاز طراحی معماری (بهترین زمان اقدام)
اگرچه امکان نصب مونوریل روی ساختمانهای ساختهشده وجود دارد، اما بهترین زمان برای تصمیمگیری، فاز طراحی نقشه است.
- در این مرحله، معمار میتواند مسیر ریلها را به گونهای طراحی کند که زیر لبههای بام (پرهپت) یا داخل شیارهای مخصوص مخفی شوند تا پس از نصب، به زیبایی بصری و نمای ساختمان لطمهای وارد نشود.
۳. تامین فضای مانور و محل پارک کابین (Parking Area)
- محل نصب ریلها باید به گونهای باشد که ترولیها (کالسکههای متحرک) بتوانند بدون برخورد با موانع فیزیکی (مانند کولرها، چیلرها یا آنتنها) به نرمی حرکت کنند.
- همچنین باید فضایی در پایین ساختمان یا روی بام (بسته به نوع سیستم) برای «پارک کردن» کابین در زمانهای عدم استفاده در نظر گرفته شود تا دستگاه از شرایط نامساعد جوی و دستکاری افراد متفرقه در امان بماند.
۴. زیرساختهای الکتریکی و برقرسانی
موتورهای قدرتمند کلایمرهای مونوریل برای بالا بردن ایمن کابین به انرژی پایدار نیاز دارند.
- برق سه فاز: بیشتر سیستمهای استاندارد نیازمند برق سه فاز (380V) هستند.
- سیستم ارتینگ (چاه ارت): با توجه به فلزی بودن کابین و ریلها و مجاورت با رطوبت (در زمان شستشوی نما)، وجود سیستم اتصال به زمین (Earth) قدرتمند و تابلو برق مجهز به کلیدهای محافظ جان (RCD) برای جلوگیری از خطرات برقگرفتگی حیاتی است.
استانداردها، ایمنی و بازرسیهای دورهای کلایمر مونوریل
ایمنی در کار با کلایمرها خط قرمز پروژههای ساختمانی و نگهداری نما است. با توجه به ماهیت کار در ارتفاع، سیستمهای مونوریل باید دارای بالاترین سطح استانداردهای ایمنی و تجهیزات حفاظتی باشند.
۱. استانداردهای الزامی طراحی و ساخت
- تمام اجزای کلایمر مونوریل (از ریل تا کابین و موتور) باید مطابق با استاندارد بینالمللی EN 1808 (استاندارد ایمنی تجهیزات دسترسی معلق) طراحی و تولید شده باشند.
- اخذ گواهینامههای معتبر بازرسی از مراجع ذیصلاح داخلی (مانند شرکتهای بازرسی مورد تایید وزارت کار) برای شروع کار با دستگاه کاملاً ضروری است.
۲. تجهیزات ایمنی حیاتی روی دستگاه
یک کلایمر مونوریل استاندارد باید حداقل به سیستمهای زیر مجهز باشد:
- ترمز اضطراری (پاراشوت / Block Stop): اگر سیمبکسل اصلی پاره شود یا سرعت سقوط از حد مجاز فراتر رود، این سیستم مکانیکی در کسری از ثانیه وارد عمل شده و کابین را روی سیمبکسل امنیتی (بکسل دوم) قفل میکند.
- سنسور تشخیص اضافهبار (Overload Sensor): چنانچه وزن افراد و تجهیزات داخل کابین از ظرفیت نامی دستگاه (مثلاً بیش از 400 کیلوگرم) بیشتر شود، سیستم برق موتور را قطع کرده و مانع حرکت میشود.
- سوئیچهای محدودکننده (Limit Switches): سنسورهایی در بالاترین و پایینترین نقطه مسیر نصب میشوند تا در صورت حواسپرتی اپراتور، از برخورد کابین به سقف یا زمین جلوگیری کنند.
- ترمزهای الکترومغناطیسی موتور: در صورت قطع ناگهانی برق، این ترمزها بلافاصله شفت موتور را قفل کرده و از پایین رفتن کابین جلوگیری میکنند.
۳. چکلیست نگهداری و بازرسی (Maintenance)
علاوه بر کیفیت اولیه دستگاه، بازدیدهای دورهای ضامن حفظ ایمنی هستند:
- بازرسی روزانه (توسط اپراتور): پیش از شروع کار باید سلامت ظاهری سیمبکسلها (عدم پیچخوردگی، لهیدگی یا پارگی رشتهها)، عملکرد صحیح دکمههای توقف اضطراری (E-Stop) و ترمزها چک شود.
- بازرسی فصلی (توسط تکنسین شرکت ارائهدهنده): شامل آچارکشی تمامی اتصالات براکتها و ریلهای مونوریل، روانکاری (گریسکاری) ترولیهای متحرک، بررسی وضعیت گیربکسها و تست تابلو برق.
- بازرسی سالانه (توسط بازرس شخص ثالث): بررسی جامع کل سیستم برای تمدید گواهی سلامت (Certificate) ایمنی.
مراحل گامبهگام نصب کلایمر مونوریل
نصب سیستم مونوریل یک فرآیند کاملاً تخصصی است و باید توسط تیمهای مهندسی مجرب انجام شود. مراحل کلی این فرآیند عبارتند از:
- بررسی و نقشهبرداری: تیم مهندسی ابتدا به محل پروژه مراجعه کرده و با توجه به نقشه معماری بام و نمای ساختمان، مسیر حرکت ریلها را طراحی میکند.
- ساخت و نصب پایهها (براکتها): براکتهای نگهدارنده ریل، با استفاده از انکربولتهای شیمیایی یا مکانیکی قدرتمند، به سازه اصلی ساختمان (بتن یا اسکلت فلزی) متصل میشوند.
- مونتاژ ریلها: قطعات ریل (معمولاً آلومینیومی برای جلوگیری از زنگزدگی) به بالای بام منتقل شده و روی براکتها نصب و به یکدیگر متصل میشوند. در صورت وجود قوس در نما، ریلها در کارخانه نورد (خمکاری) میشوند.
- نصب ترولی و سیمبکسل: ترولیهای متحرک (دستی یا برقی) داخل ریل قرار گرفته و سیمبکسلهای اصلی و امنیتی از آنها آویزان میشوند.
- مونتاژ کابین (سبد): پلتفرم یا کابین کلایمر روی زمین مونتاژ شده و موتورها و تابلو برق روی آن نصب میشوند؛ سپس سیمبکسلها از داخل موتور و ترمزهای اضطراری عبور داده میشوند.
- تست وزن و راهاندازی (Commissioning): پس از اتمام نصب، دستگاه با وزنی معادل 1.25 برابر ظرفیت اسمی خود تست میشود تا پایداری کل سیستم تایید گردد.
نتیجهگیری
کلایمر مونوریل (Monorail Climber) مدرنترین، ایمنترین و ماندگارترین راهکار برای دسترسی به نمای ساختمانهای بلندمرتبه، برجها و سازههایی با معماری پیچیده است. برخلاف داربستهای سنتی که خطرات جانی و محدودیتهای فراوانی دارند، سیستم مونوریل با پوشش 100 درصدی محیط نما، سرعت عملیات شستشو، نگهداری و تعمیرات را به شکل چشمگیری افزایش میدهد. سرمایهگذاری برای نصب این سیستم، علاوه بر حفظ زیبایی و تمیزی همیشگی ساختمان، ارزش افزوده بالایی برای ملک به همراه خواهد داشت.
سوالات متداول
خیر؛ ریلهای مونوریل معمولاً در لبههای داخلی بام (پشت جانپناه) نصب میشوند و از پایین ساختمان به هیچ وجه قابل مشاهده نیستند. طراحی آنها کاملاً با معماری ساختمان همگام میشود.
تمامی کلایمرهای استاندارد دارای سیستم “فرود اضطراری دستی” هستند. در صورت قطع کامل برق، اپراتور میتواند با آزاد کردن کلاچ موتور به صورت دستی و کاملاً ایمن، کابین را به سمت پایین هدایت کند.
بله. یکی از بزرگترین مزیتهای سیستم مونوریل، قابلیت انعطافپذیری آن است. ریلها را میتوان متناسب با زاویهها، قوسها و حتی برای چرخش 360 درجه دور ساختمانهای استوانهای به صورت سفارشی نورد کرد.
در صورت استفاده از متریال استاندارد (مانند ریلهای آلومینیومی و قطعات گالوانیزه) و انجام سرویسهای دورهای منظم، این سیستمها میتوانند بیش از 20 تا 30 سال بدون مشکل کارایی داشته باشند.
